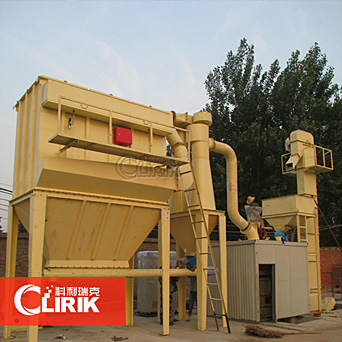

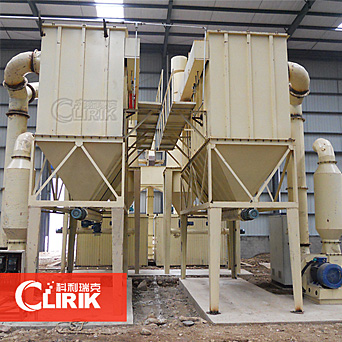

三環磨
三環磨是一種常見的石料設備，廣泛應用于冶金、建材、化工、礦山等域內礦產品物料的粉磨加工。三環微粉磨加工細度在325目-3000目之間可以自由調節，現已成為重要的物料超細粉加,同時三環磨是粉磨生產線的核心產品。
- 【適用物料】：
石灰石、方解石、碳酸鈣、白云石、重晶石、滑石、石膏、石英石、膨潤土等d
- 【進料粒度】：15-25mm
- 【生產能力】：12-90t/h
- 【應用】：
碳酸鈣粉加工、石膏粉加工、非金屬礦石粉加工、電廠脫硫等
三環磨的性能特點：
1、投資成本低。在同等的細度情況下，比氣流磨投入少，成本低，回收周期短。
2、出粉率高。同等的成品細度及功耗下，比氣流磨和攪拌磨產量高45%以上。
3、易損件損耗低。所有易損件均采用國內外優質的耐磨材料，比普通磨粉機設備的易損件使用壽命長，一般可在一年以上。
4、磨腔內運轉安全可靠。三環磨與普通磨機相比，磨腔內無滾動軸承、無螺釘，所以不存在軸承及其它密封件易損的問題，避免了螺釘易松動而毀壞機器的問題。
<
三環磨主機電動機通過減速機帶動主軸及各層轉盤旋轉，轉盤通過柱銷帶動幾十個環輥在磨環滾道內滾動并旋轉。大塊物料經破碎機破碎成小顆粒后由提升機送入儲料倉，電磁振動給料機將物料均勻的送到上轉盤的中部，物料在離心力的作用下散向圓周邊，并落入磨環的滾道內被環輥沖壓、滾碾、研磨而粉碎，物料經層粉碎后又落入第二層及第三層，高壓離心風機的抽吸作用將外部空氣吸入機內，并將經過第三層粉碎后的粗粉帶入選粉機內。選粉機內旋轉的蝸輪所產生的蝸流使粗顆粒物料
三環磨的技術參數：
|
型號 |
HGM80 |
HGM90 |
HGM100 |
HGM100A |
HGM125 |
|
平均工作直徑/mm |
800 |
930 |
1035 |
1300 |
|
|
環道數量/層 |
3 |
3～4 |
3 |
4 |
4 |
|
磨輥數量/個 |
21 |
24～32 |
27 |
34～36 |
40～44 |
|
主軸轉速/r.p.min |
230～240 |
200～220 |
180～200 |
135～155 |
|
|
入料粒度/mm |
≦20 |
||||
|
成品粒度范圍/um(mesh) |
5-47(325~2500) |
||||
|
成品產量t/H |
0.5-4.5 |
0.6-6.5 |
0.7-7 |
1-8.5 |
1.5-12 |
|
安裝外形長*寬*高/m |
13.9*4*6.2 |
14.7*4.8*7.2 |
18*4.6*8.6 |
14*9*10.25 |
|
|
整機容量/KW |
145-165 |
185-204 |
263 |
263-290 |
380-430 |
